Teilautomatisierte Handarbeitsplätze – Montage- und Prüfanlage für Kugelhähne

Werkstück:

Kugelhähne in diversen Varianten

Aufgabe:

Die Montage und Qualitätsprüfung von Kugelhähnen in diversen Variationen soll teilautomatisiert bzw. automatisiert werden.

Lösung:

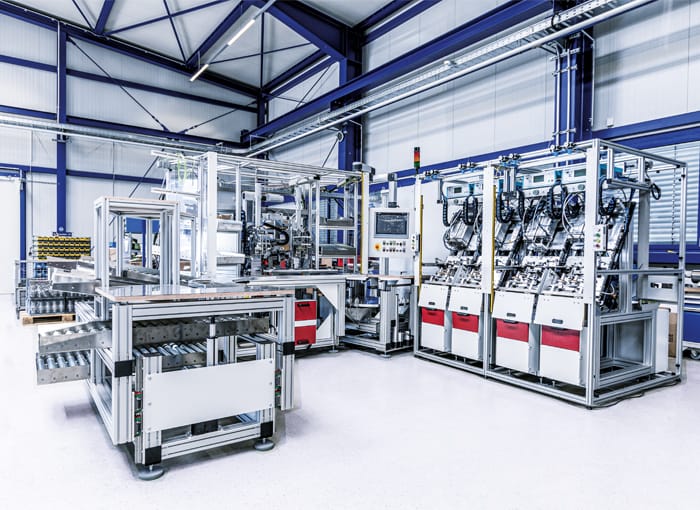

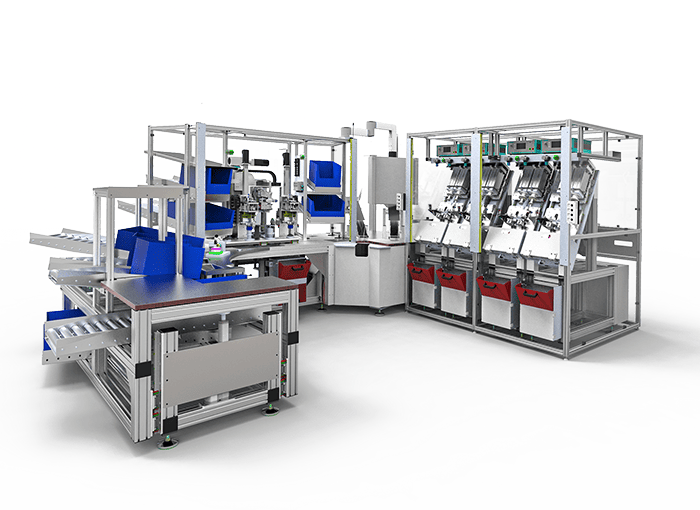

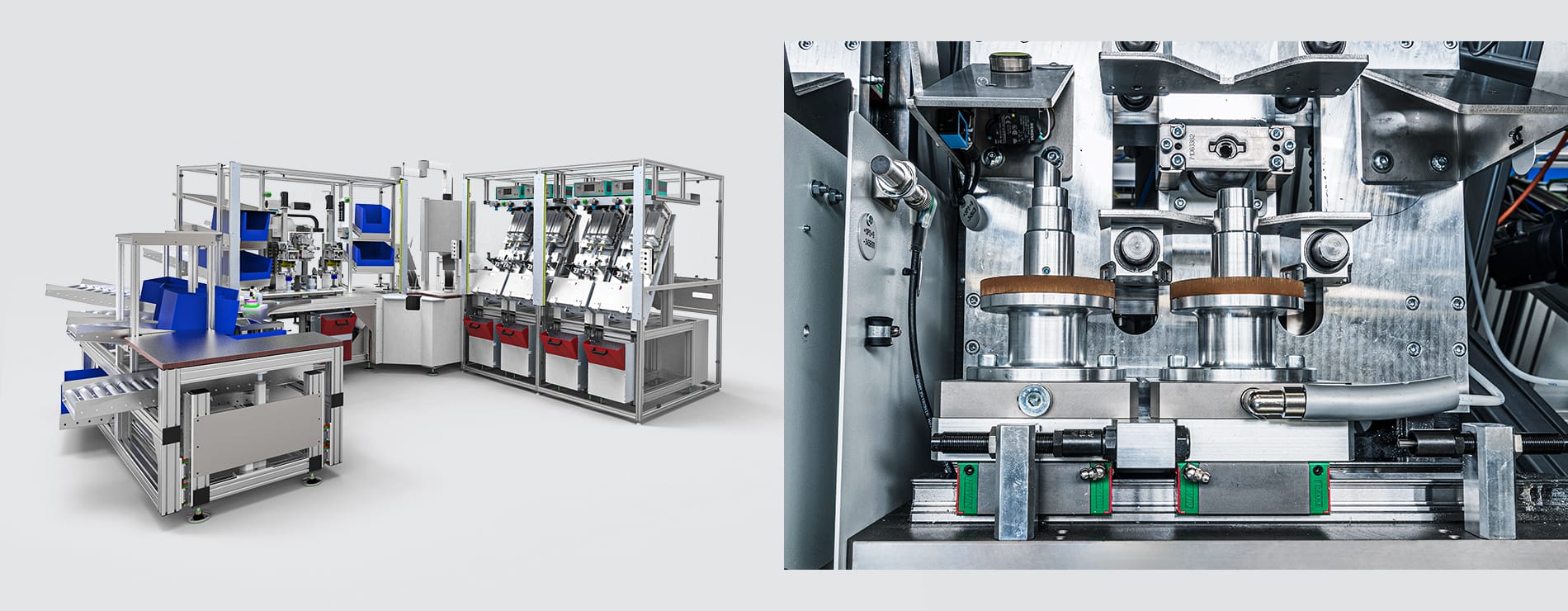

Ergonomisch gestaltete Montageline mit 3 Stationen und angepasstem Automatisierungsgrad.

Station 1: Vorgelagerter, ergonomisch gestalteter und höhenverstellbaren Arbeitsplatz für die manuelle Kleinteilemontage.

Station 2: Teilautomatisierte Station für die O-Ringmontage, das Aufbringen von Klebstoffen, Ölen der Kugel sowie das Einschrauben der Einsätze. Besonderheiten: Sensorische Überwachung des Klebstoffauftrags, überwachte Schraubereinheit.

Station 3: Vollautomatisierte Qualitätsprüfung. Geprüft werden innere und äußere Dichtheit sowie Losbrech- und Betätigungsdrehmomente des Hebels.

Kundennutzen:

•  Teilautomatisierte Vormontage mit hoher Funktionalität, Kleberauftrag mit Sensorüberwachung, überwachter Einschraubvorgang
•  Hohe Ergonomie: höhenverstellbare Arbeitsbereiche, griffgünstige Bereitstellung von Kleinteilen, reduzierte Montagezeiten durch kurze Greifwege
•  vollautomatisierter Prüfbereich mit Drehmoment- und Dichtheitsprüfungen
•  Hohe Bedienersicherheit durch Verschutzung mittels Lichtgitter
•  kurze Amortisationszeit durch individuell angepassten Automatisierungsgrad
