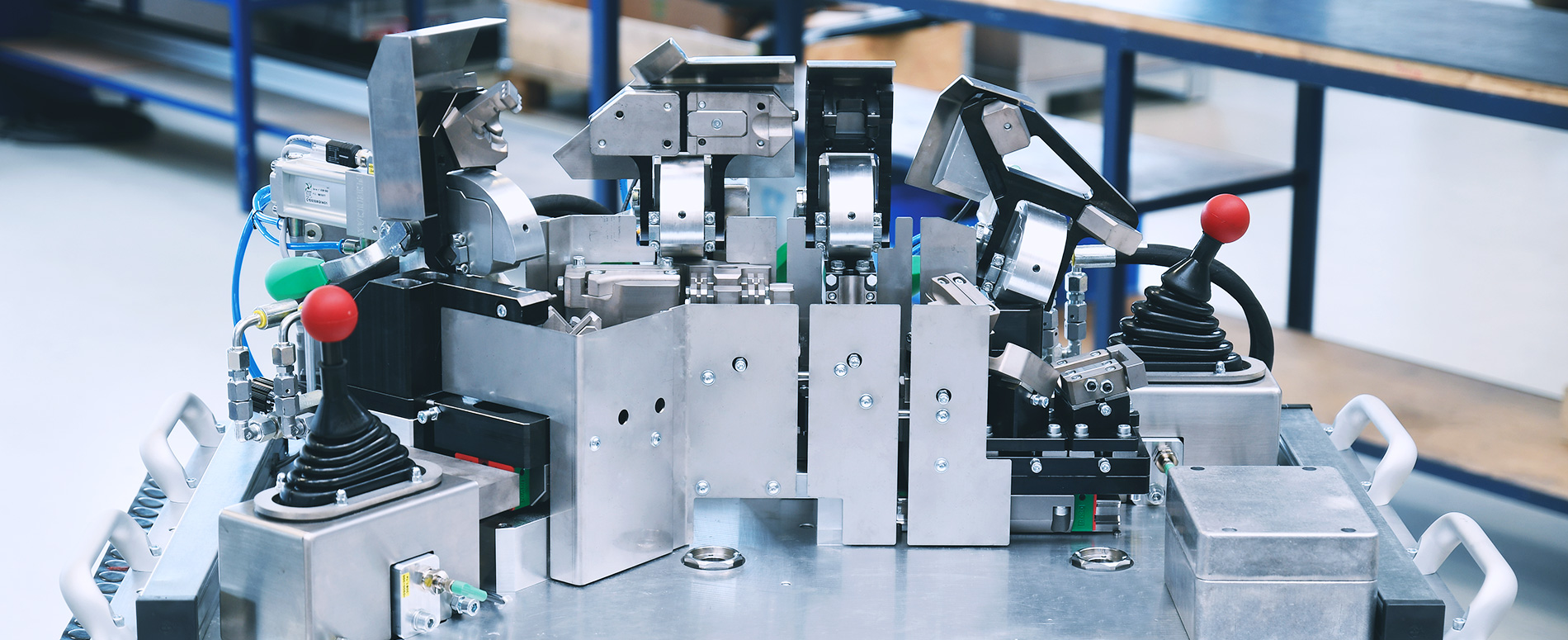

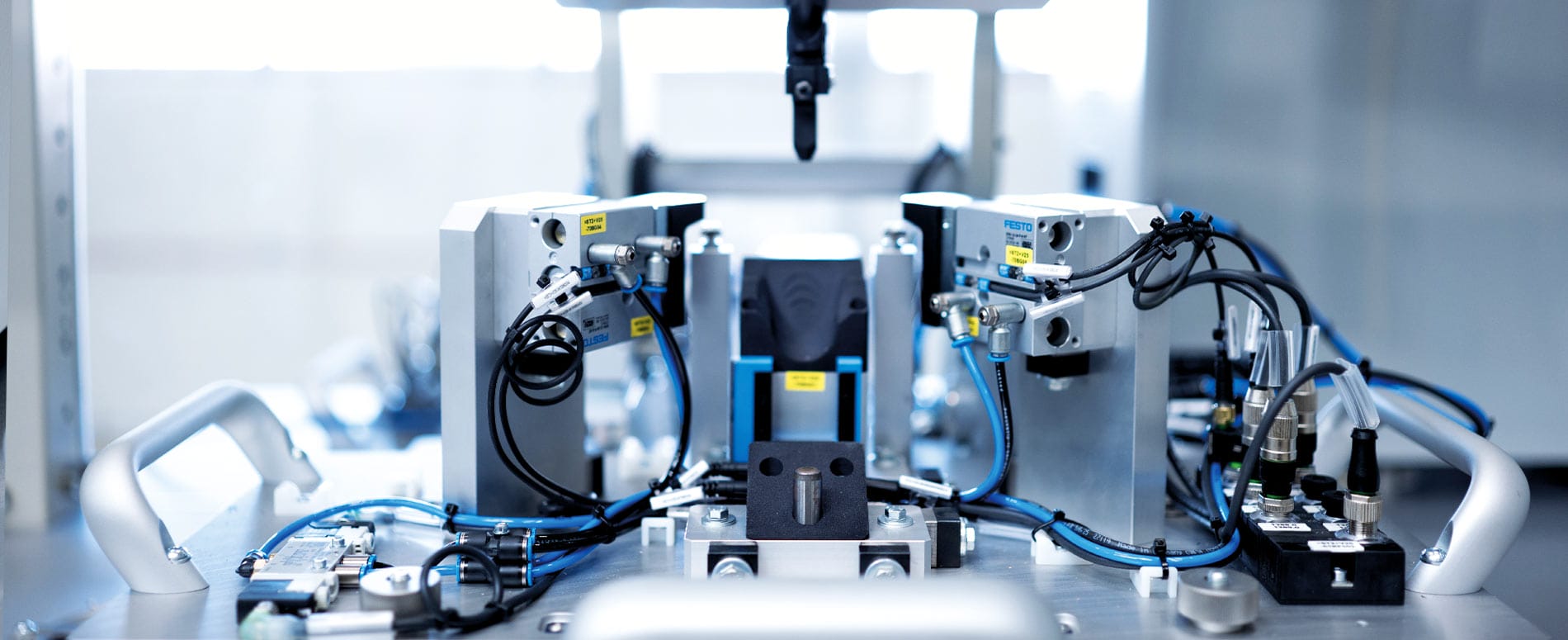

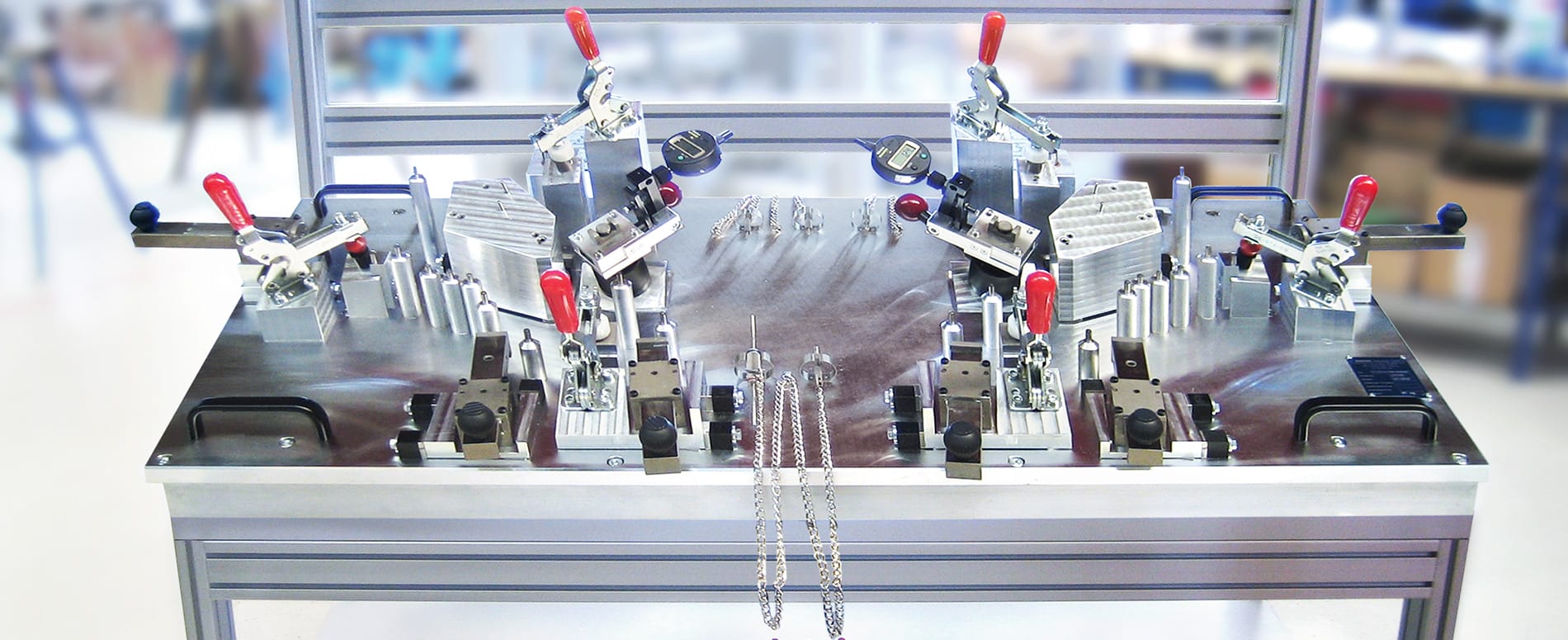

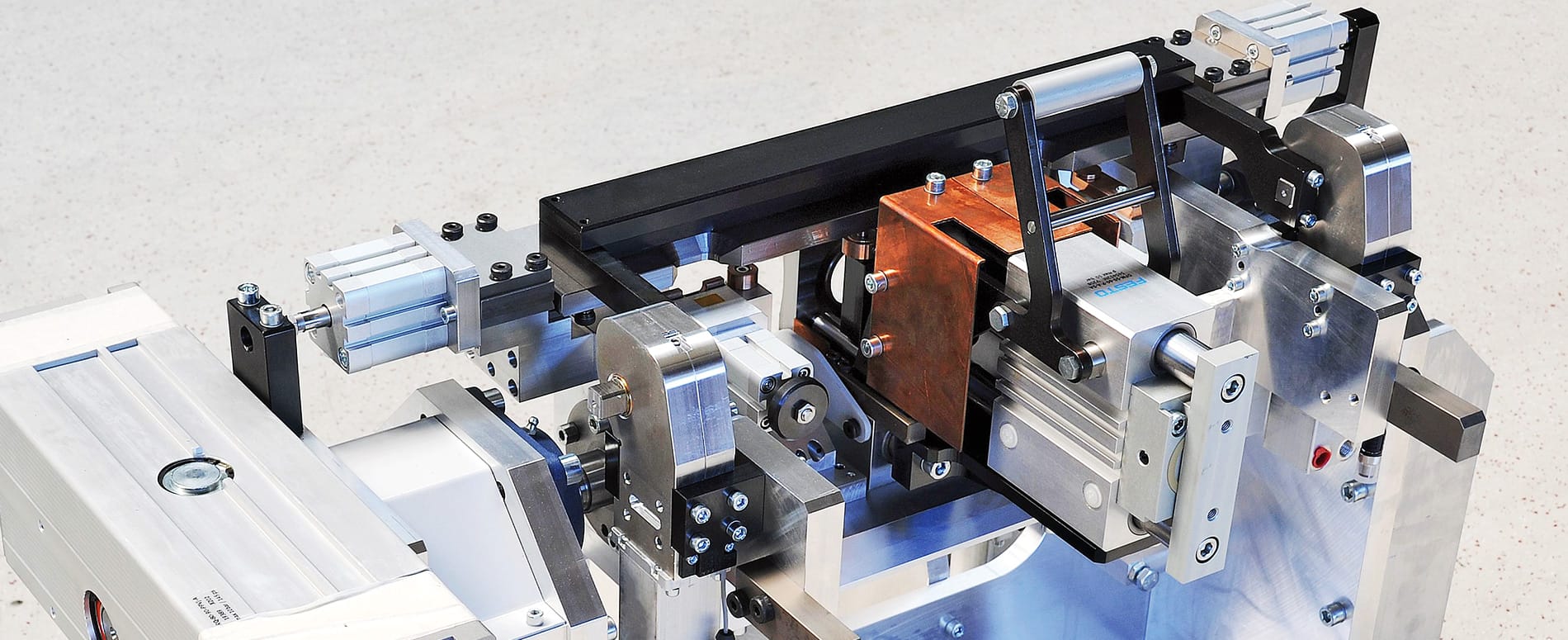

Automatisierte Schweißvorrichtungen und Handschweißvorrichtungen

Wir unterstützen produzierende Unternehmen bei der Auswahl und Konzeption sowie der Gestaltung und Realisierung zukunftsorientierter automatisierter Schweißvorrichtungen.

Für kleine Losgrößen fertigen wir Hand-Schweißvorrichtungen, die eine sichere Funktion und ergonomische Bedienung gewährleisten.

Für größere Stückzahlen realisieren wir Roboter- oder Laserschweißvorrichtungen mit pneumatischer oder hydraulischer Spannung der zu fügenden Bauteile.

Durch langjährige Erfahrung im Vorrichtungsbau und fachliche Kompetenz in der Fertigung und Montage sowie in der Elektrotechnik erhalten Sie von uns Schweißvorrichtungen als Komplettleistung in höchster Qualität.

Roboter-Schweißvorrichtungen

Schnelle Taktzeiten, hohe Prozesssicherheit

Laser-Schweißvorrichtungen

Exakte Positionierung der Bauteile für den Einsatz moderner Lasertechnik

Widerstands-Schweißvorrichtungen

Wirtschaftliche Herstellung hochwertiger Schweißverbindungen

Roboter-Schweißvorrichtungen

Schnelle Taktzeiten, hohe Prozesssicherheit

Laser-Schweißvorrichtungen

Exakte Positionierung der Bauteile für den Einsatz moderner Lasertechnik

Widerstands-Schweißvorrichtungen

Wirtschaftliche Herstellung hochwertiger Schweißverbindungen

Roboter-Schweißvorrichtungen

Schnelle Taktzeiten, hohe Prozesssicherheit

Für eine wirtschaftliche Fertigung wird bei der Herstellung schweißtechnischer Produkte vermehrt die Robotertechnik eingesetzt.

Unsere Vorrichtungen werden speziell auf die hohen Anforderungen von Roboterschweißzellen ausgelegt:

Laser-Schweißvorrichtungen

Exakte Positionierung der Bauteile für den Einsatz moderner Lasertechnik

Die heutigen Qualitätsansprüche verleiten Hersteller schweißtechnischer Produkte immer mehr zum Einsatz moderner Laserschweißtechnik. Diese gewährleistet sowohl eine hohe Güte als auch eine ansprechende Optik der Schweißnaht.

Für eine hohe Qualität der Schweißnähte verfügen unsere Vorrichtungen über intelligente Spannkonzepte.

Die präzise Positionierung der zu verschweißenden Bauteile sowie einstellbare Aufnahmeeinheiten ermöglichen eine hohe Genauigkeit und sorgen für einen sicheren und reibungslosen Schweißprozess.

Weitere Merkmale unserer Laser-Schweißvorrichtungen

Passgenaue Fügespalte durch enge Toleranzen bei der Ausführung der Bauteilaufnahmen
Kürzeste Rüstzeiten durch definierte Schnittstellen zu Ihren Laserschweißanlagen
Hohe Belastbarkeit durch eine kompakte, modulare Bauweise
Erhöhte Stückzahl und somit erhöhte Produktivität durch mehrfache Nestausführung auf einer Vorrichtung
Gute Schweißzugänglichkeit und optimale Werkerergonomie

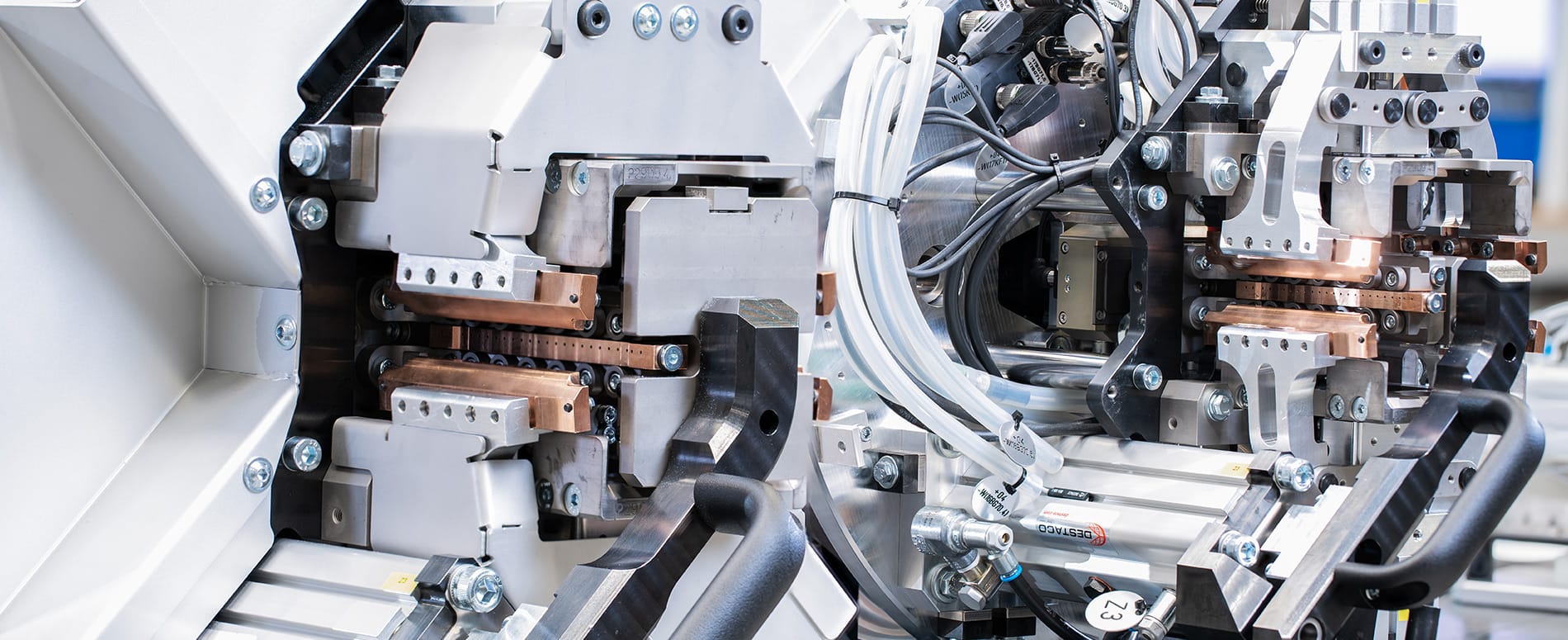

Widerstands-Schweißvorrichtungen

Wirtschaftliche Herstellung hochwertiger Schweißverbindungen

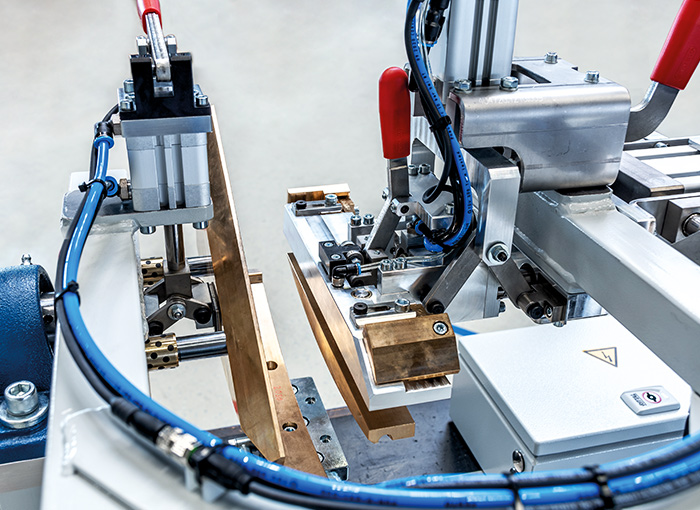

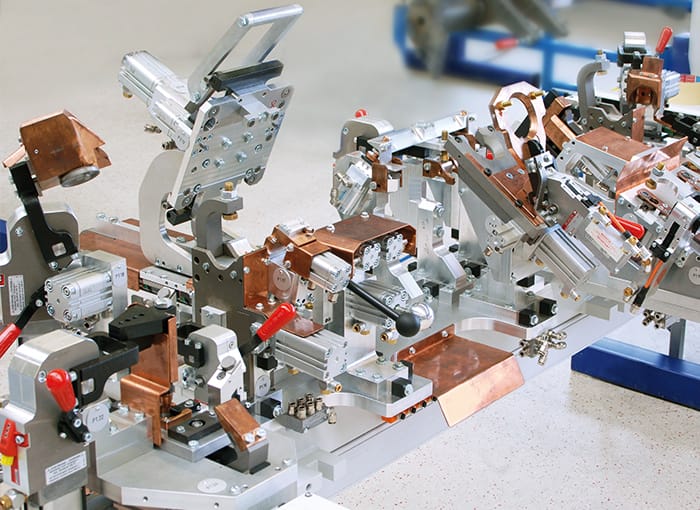

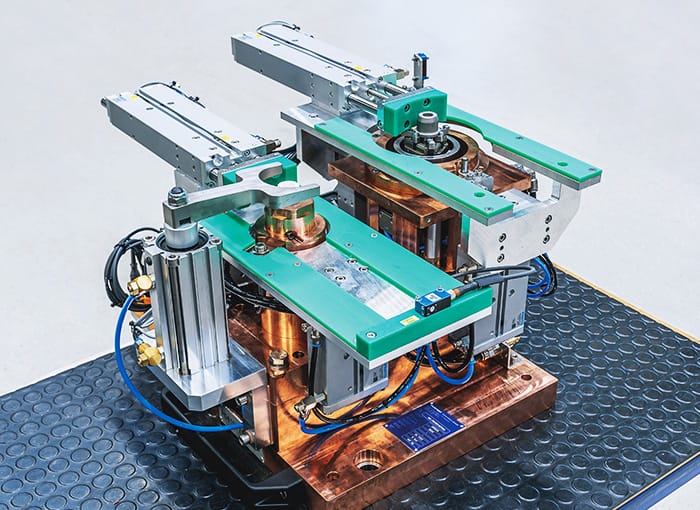

Das Widerstandsschweißen ist eines der wirtschaftlichsten Schweißverfahren. Unsere Widerstands-Schweißwerkzeuge eignen sich insbesondere für eine effiziente Produktion kleinerer Schweißbaugruppen.

Die maßgenaue Fertigung der Bauteilaufnahmen, integrierte Poka Yoke-Systeme und verschleißfeste Materialien sorgen auch bei hohen Losgrößen für einen einwandfreien Ablauf des Schweißprozesses und eine hohe Maßhaltigkeit der Baugruppen.

Diese Vorteile dieses Verfahrens lassen sich durch intelligente Vorrichtungstechnik optimal nutzen

Definierter Stromfluss und konstante Schweißergebnisse durch Einsatz stromleitender und nichtleitender Teile.
Hohe Präzision durch Positionierung der Bauteile mit Keramik- und / oder isolierten Stahlstiften.
Schnellwechselhalter zur Befestigung der Elektroden an Unter- und Oberwerkzeug.
Lange Lebensdauer der Schweiß-Elektroden durch indirekte Wasserkühlung über die Elektrodenhalter.

Hand-Schweißvorrichtungen

Wirtschaftliche Vorrichtungen für kleinere Stückzahlen

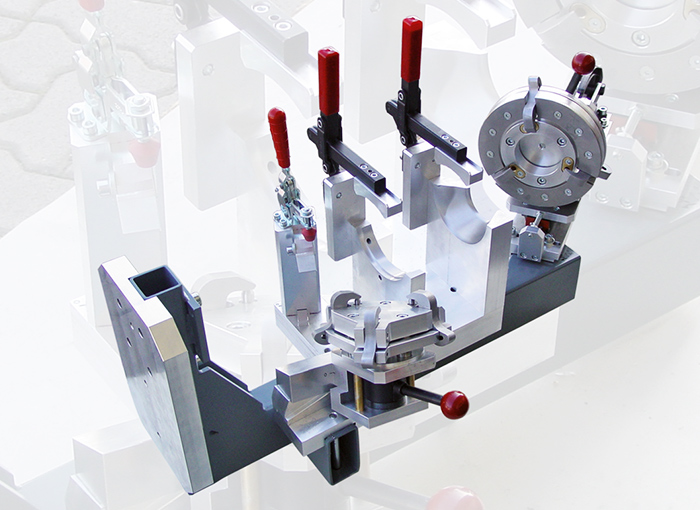

Handschweißvorrichtungen kommen dann zum Einsatz wenn keine hohen Stückzahlen zu fertigen sind. Entscheidend bei der Gestaltung von Schweißvorrichtungen ist eine optimale Schweißnahtzugänglichkeit und eine bedienerfreundliche Ausführung der Vorrichtung.

Beispielhafte Merkmale unserer Handschweißvorrichtungen sind

In der Konstruktionsphase wird besonders auf leichtes Einlegen und Entnehmen der Teile geachtet.
Konturaufnahmen stellen ein lagerichtiges Aufspannen der zu schweißenden Teile sicher.
Ein flexibles Abstimmsystem an den Bauteilaufnahmen ermöglicht eine definierte und reproduzierbare Einstellbarkeit für jedes einzelne Bauteil.
Der Schweißverzug wird bei der Planung berücksichtigt, ein nachträgliches Anpassen ist durch das flexible Abstimmsystem jederzeit möglich.
Bei Bedarf erfolgt der Einsatz von gekapselten Kraftspannern mit Totpunkt-Verriegelung mit manueller und/oder pneumatischer Betätigung.

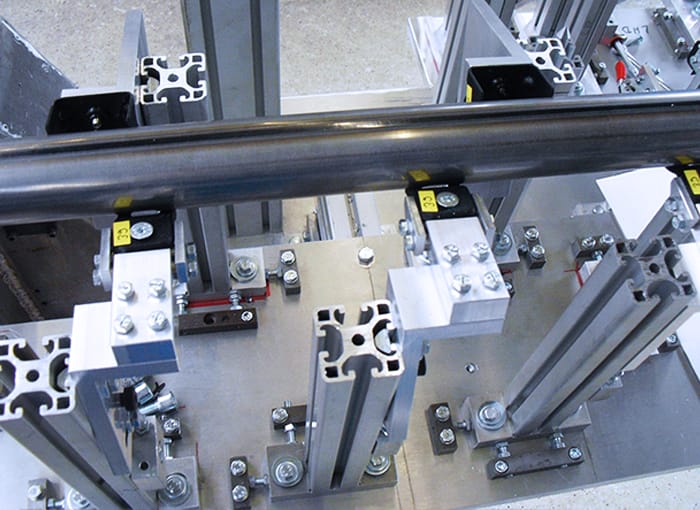

Schweißvorrichtungen für den Prototypenbau

1 2 3 4 5

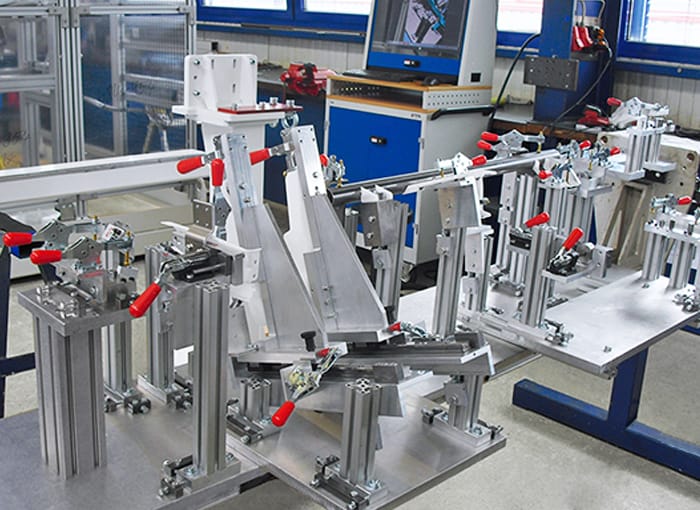

Prototypenvorrichtungen speziell für die Vorserienfertigung

Prototypen werden für die einzelnen Entwicklungsstufen der Vorserie benötigt. Damit gewonnene Rückschlüsse aus Praxistests, u.a. bei Crash und Verbauversuchen, fließen in die weitere Entwicklung ein. Ziele sind eine effektive Kostenreduzierung und die Problemvermeidung in der Serienfertigung.

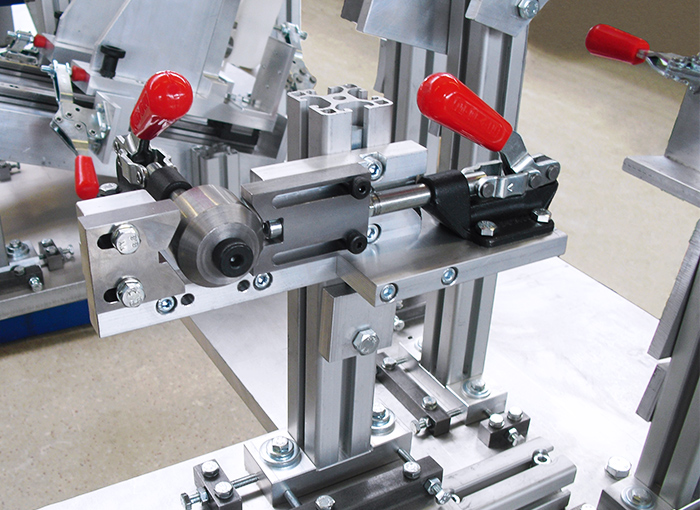

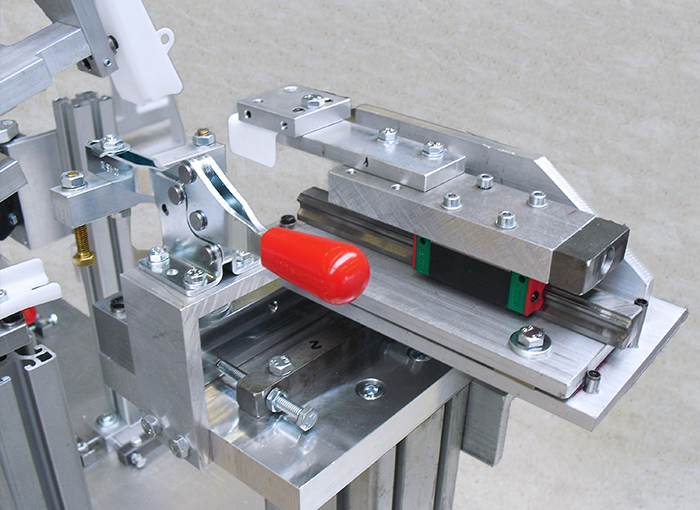

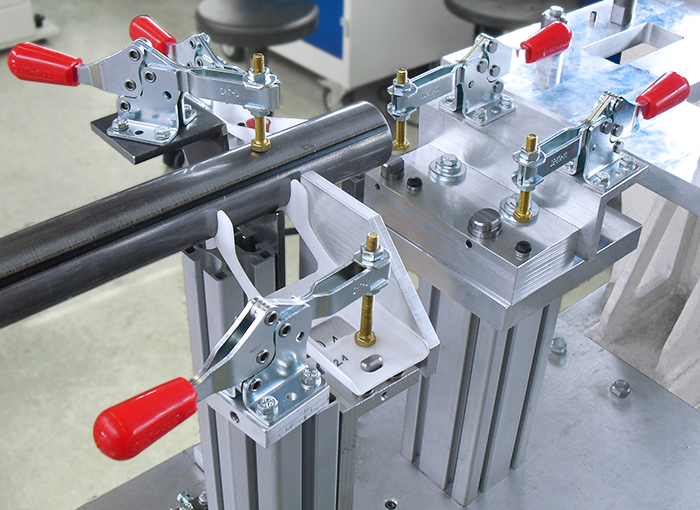

Wir entwickeln Schweißvorrichtungen für den Prototypenbau in modularer Bauweise. Die Vorrichtungen sind für das Hand- und Roboterschweißen gleichermaßen geeignet.

Besondere Vorteile

Funktionssichere Ausführung
Wirtschaftliche Bauweise
Ausrichtmöglichkeit aller Spannpunkte in X-, Y-, Z-Richtung
Mithilfe von 3D Print-Prototyping-Teilen ist die Vorab-Einstellung der Vorrichtung bis auf ±1mm zum Datensatz möglich
Reduzierung der Einstellzeit und Kostenminimierung beim Kunden
Aussagekräftige Ergebnisse für die Serienwerkzeuge sowie mitlaufende Prozesse sind ableitbar
Modulare Verwendungsmöglichkeit der Grundträger für weitere Schweißvorrichtungen/Prototypen

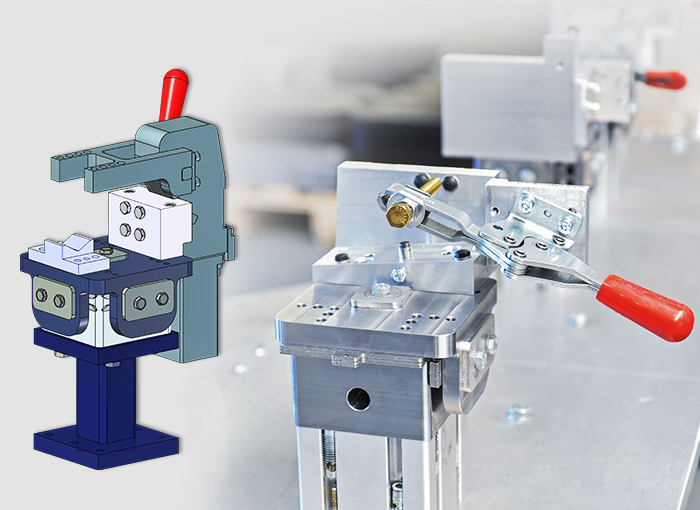

Neuentwicklung! Toleranzausgleichssystem

Die Entwicklung wurde unterstützt und gefördert durch:

Zum Patent angemeldet – nicht veröffentlicht.

„Dreidimensional ausrichtbares Toleranzausgleichssystem”

Eine innovative Eigenentwicklung für die komfortable, exakte und reproduzierbare Ausrichtung von zu spannenden Teilen.

Einsatzbereiche: Schweißen, Kleben, Montieren

Vorteile:

Prozessgenaues Einstellen in 3 Ebenen nahe am Bauteil unterstützt durch Druckfedern
Einstellbereich: ±5 mm
Einstellgenauigkeit reproduzierbar: ± 0,02 mm
Shims eindeutig identifizierbar durch Dickenkennzeichnung
Sicherheitstechnisch optimierte Gestaltung
Modular aufbaubar, Bedienungsseite 90° drehbar
Wiederverwendbar
Reduzierung der Kosten und Einstellzeiten von ca. 30%
Wettbewerbsvorteile durch eine neue innovative Technologie

Komplettsysteme (Ausrichtsystem, Fuß, Spanner und Anbauteile) nach kundenspezifischen Anforderungen lieferbar.

„Dreidimensional ausrichtbares Toleranzausgleichssystem”
