TECHTORY-drawer-storage

Zuführung von Teilen in Prozesse mit automatisiertem Werkstückhandling

  • Der TECHTORY-drawer-storage ist im Rastermaß von 50 mm skalierbar
  • Durch das Rastermaß von 50 mm sind die Speichermodule ohne Anpassung in die cell-systems integrierbar
  • Der TECHTORY-drawer-storage ist mit doppelseitigem Auszug ausgestattet. Die Schubladen können so zum Bediener und zum Entladeraum hin geöffnet werden
  • Ergonomische Anordnung der untersten und obersten Schublade
  • Je nach Anforderung können die Schubladen in der Anzahl und Position verändert werden, um so z. B. mehr Beladehöhe zu erreichen
  • Die Schubladen sind im Inneren ohne Bauteilaufnahme ausgeführt, so dass je nach Bauteil ein Inlay eingelegt werden kann
  • Der TECHTORY-drawer-storage kann in zwei grundlegenden Varianten eingesetzt werden, wobei sich die Varianten nur durch ihre Art des Zugangs und der Sicherheitstechnik unterscheiden
  • Die Schubladen sind mit Sicherheitszuhaltungen ausgestattet, so dass der Bediener- und Prozessschutz gewährleistet sind. Der Bedienerschutz ist in zwei Optionen ausführbar

Optionen des TECHTORY-drawer-storage:

  • Das Öffnen aller Schubladen wird durch eine komplette Schutztür aus der TECHTORY-floor-cell verhindert
  • Das Öffnen der einzelnen Schubladen wird durch eine Sicherheitszuhaltung pro Schublade gegen Öffnen zum Bediener hin geschützt

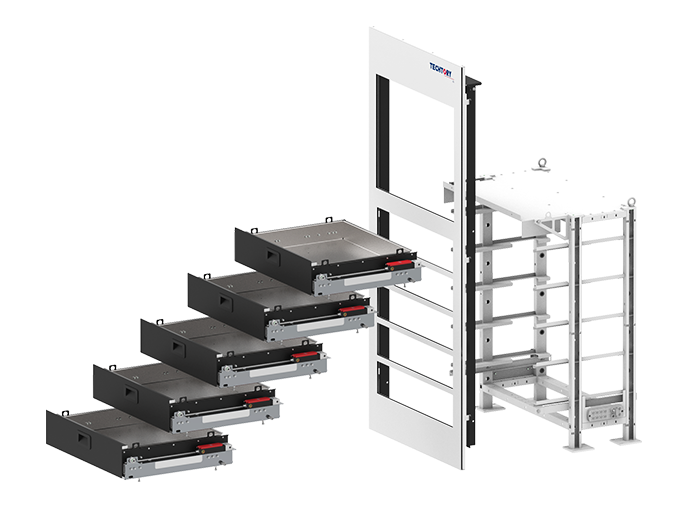

1 Konfigurierbare Schublade
2 Füllung
3 Gestell
1
2
3
techtory explosionszeichnung drawer storage
1

Konfigurierbare Schublade

2

Füllung

3

Gestell

1 Konfigurierbare Schublade
2 Füllung
3 Gestell
1
2
3
techtory explosionszeichnung drawer storage
1

Konfigurierbare Schublade

2

Füllung

3

Gestell

1
2
3
techtory explosionszeichnung drawer storage
1

Konfigurierbare Schublade

2

Füllung

3

Gestell

1 Konfigurierbare Schublade
2 Füllung
3 Gestell

Technische Eigenschaften

Beladefläche der Schublade (B/H/T) max. 700 x 130 x max. 550 mm
Beladung pro Schublade ca. 200 kg
Auszugsweite Roboterseite ca. 550 mm
Auszugsweite Bedienerseite ca. 600 mm

Technische Eigenschaften

Beladefläche der Schublade (B/H/T) max. 700 x 130 x max. 550 mm
Beladung pro Schublade ca. 200 kg
Auszugsweite Roboterseite ca. 550 mm
Auszugsweite Bedienerseite ca. 600 mm
