Prüfstand für Dosierpumpen

Werkstück:

Membran-Dosierpumpen

Aufgabe:

Entwicklung und Bau eines Prüfstands zum Test von Dosierpumpen (Hochdruck (250 bar), Mitteldruck, Niederdruck)

Lösung:

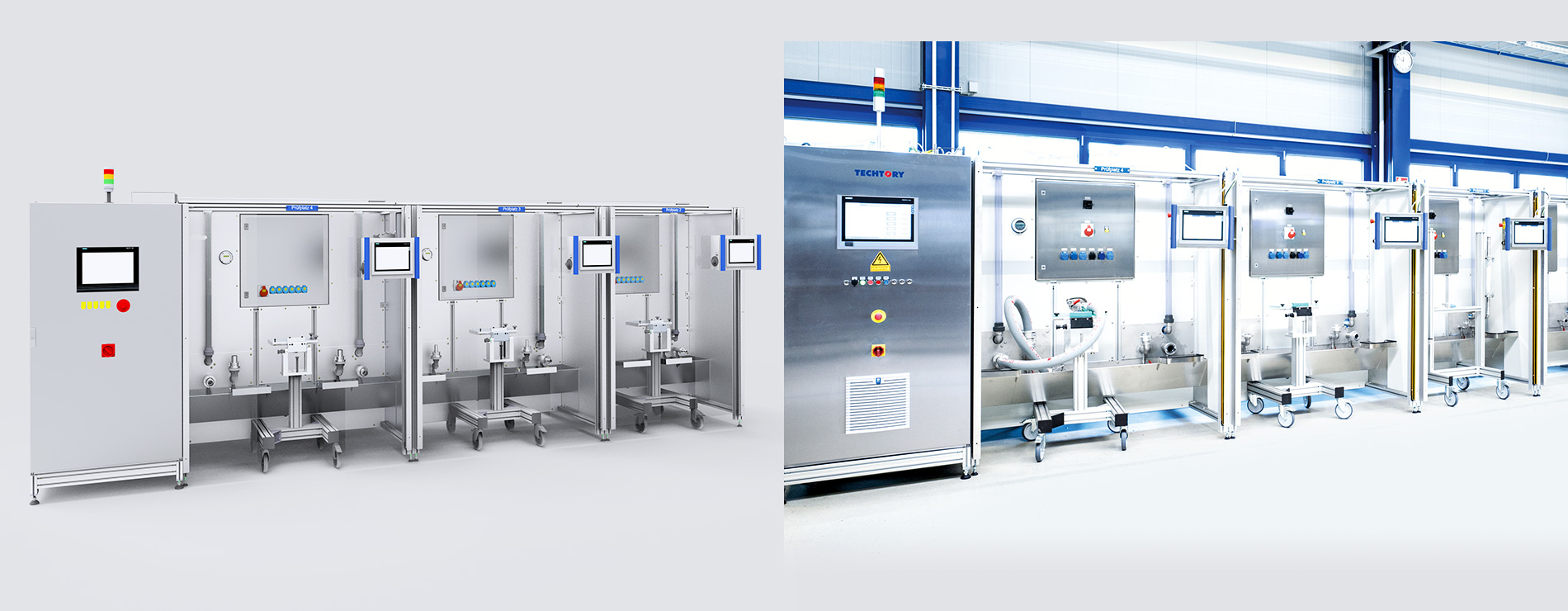

Der Prüfplatz ist mit fünf Prüfplätzen mit jeweils separaten Bedienpanels und einem übergeordneten Steuerschrank ausgestattet. Die einzelnen Prüfstationen sind für unterschiedliche Pumpengrößen und -leistungen ausgelegt, dabei arbeiten vier Stationen mit Nieder-/Mitteldruck und eine mit Hochdruck.

Die zu prüfenden Pumpen werden manuell auf WT-Trägern (Trolleys) zu den jeweiligen Prüfplätzen gefahren und über Schlauchanschlüsse mit der Prüfstation verbunden. Nach dem Entlüften der Leitungen werden die Pumpen mit Wasser durchspült und entlüftet. Danach startet ein bediener- bzw. menügeführtes Prüfprogramm. Nach beendeter Prüfung wird angezeigt, ob die Pumpe innerhalb der vorgesehenen Parameter läuft und die Prüfbedingungen erfüllt sind. Ein Prüfprotokoll wird automatisiert erzeugt.

Kundennutzen:

• 5 separate Prüfplätze mit Schutzeinhausung und Sicherheitslichtvorhang
• Eine modulare Versorgungsstation mit Anlagensteuerung für 5 Prüfplätze
• Automatisierter, bedienergeführter Prüfablauf mit Testprotokoll
