• techtory trolley storage

TECHTORY-trolley-storage

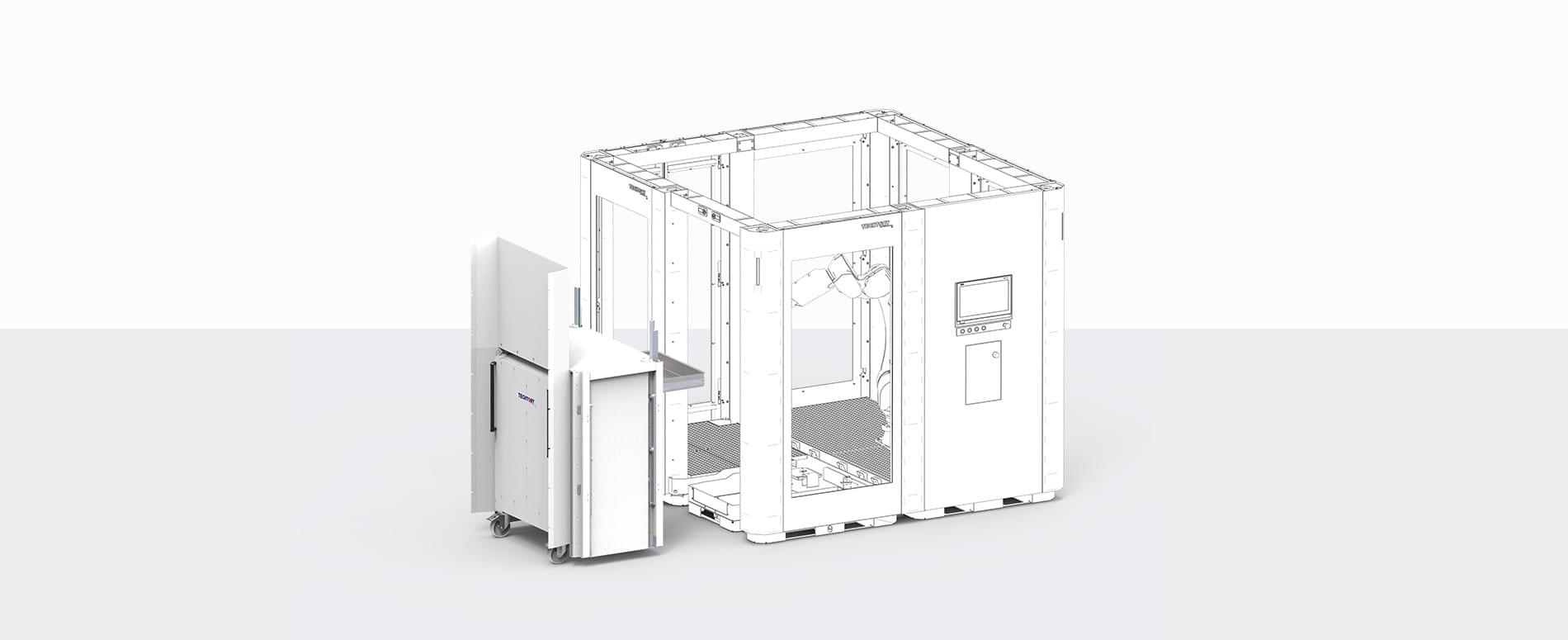

Mobile Teilemagazinierung, Bauteilentnahme durch Roboterarm

  • Der TECHTORY-trolley-storage ist im Rastermaß von 50 mm skalierbar
  • Durch das Rastermaß von 50 mm sind die Speichermodule ohne Anpassung in die cell-systems integrierbar
  • Ausführung des TECHTORY-trolley-storage mit Rollen, als fahrbarer Wagen
  • Ergonomische Anordnung der untersten und obersten Schublade
  • Je nach Anforderung können die Schubladen in der Anzahl und Position verändert werden, um so z. B. mehr Beladehöhe zu erreichen
  • Ermöglicht einen innerbetrieblichen Teiletransport von Operation zu Operation
  • Schubladen werden beim Einschieben mechanisch verriegelt und können vom Roboter oder Bediener geöffnet werden
  • Es kann nur eine Schublade geöffnet werden, die restlichen werden im eingefahrenen Zustand verriegelt. Somit wird beim manuellen Befüllen des Wagens ein Umkippen verhindert
  • Das Herausziehen des Wagens wird durch eine Sicherheitszuhaltung verhindert und somit der Prozessschutz gewährleistet
  • Der Wagen wird in eine Aufnahme in der Bodengruppe der Zelle geschoben und in der Position mechanisch verriegelt

Optionen:

  • Das Herausziehen des Wagens wird verhindert durch eine komplette Schutztür aus der TECHTORY-floor-cell oder durch eine Verriegelung
1 Konfigurierbare Schublade
2 Gestell
3 Abdeckung
4 Rollen
1
2
3
4
techtory explosionszeichnung trolley storage
1

Konfigurierbare Schublade

2

Gestell

3

Abdeckung

4

Rollen

1 Konfigurierbare Schublade
2 Gestell
3 Abdeckung
4 Rollen
1
2
3
4
techtory explosionszeichnung trolley storage
1

Konfigurierbare Schublade

2

Gestell

3

Abdeckung

4

Rollen

1
2
3
4
techtory explosionszeichnung trolley storage
1

Konfigurierbare Schublade

2

Gestell

3

Abdeckung

4

Rollen

1 Konfigurierbare Schublade
2 Gestell
3 Abdeckung
4 Rollen

Technische Eigenschaften

Beladefläche der Schublade (B/H/T) max. 700 x 130 x max. 550 mm
Beladung pro Schublade ca. 150 kg
Auszugsweite der Schubladen ca. 600 mm

Technische Eigenschaften

Beladefläche der Schublade (B/H/T) max. 700 x 130 x max. 550 mm
Beladung pro Schublade ca. 150 kg
Auszugsweite der Schubladen ca. 600 mm
techtory cad trolley storage
