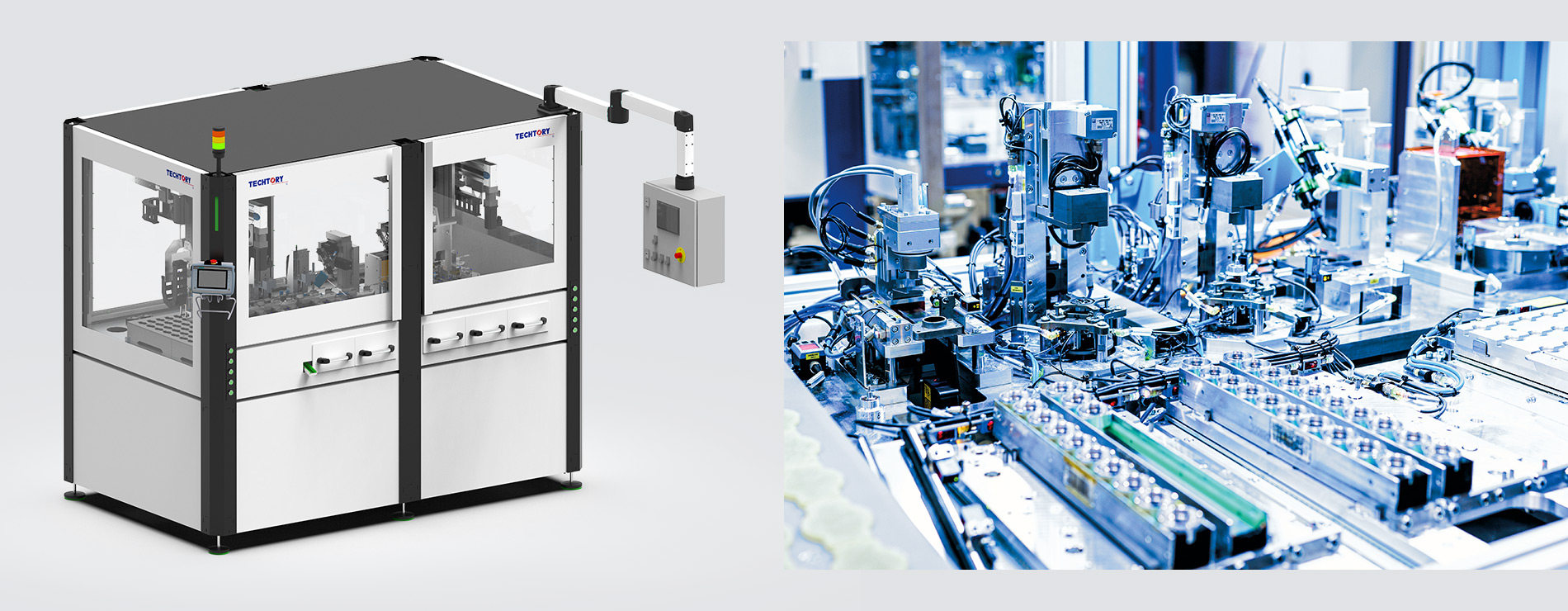

Montageautomation – Montage- und Prüfanlage für ein Motor Feedback System

Werkstück:

Gehäuse, Halter

Aufgabe:

Vollautomatisches verkleben und montieren eines Halters in ein Gehäuse inklusive vermessen der gefügten Baugruppe

Lösung:

Die Bestückung erfolgt manuell über ausziehbare Schubladen mit fertig bestückten Trays sowie durch einen Rütteltopf. Zwei Flächenportale mit Hubeinheiten und Mehrfachgreifer entnehmen die Gehäuse und Einzelteile und legen diese in die Klebestationen. Der Kleberauftrag ist visuell überwacht. Ein weiteres Linienportal übergibt die Teile an die Füge- und anschließend an die Messstation. Nach einer Verweildauer im Aushärteofen werden die fertig verklebten Baugruppen zur Entnahme in die entsprechenden Schubladen für i.O.- bzw. n.i.O-Teile gelegt.

Kundennutzen:

Bedienerfreundliche Beladung und kontrollierte Fertigteilentnahme über Schubladen, 2x Doppelgreifer, integrierte Klebestation und Aushärteofen, automatische Überprüfung des Klebstoffauftrags, Kraft-Weg überwachter Fügeprozess, integrierte Messstation, Touch-Panel mit Visualisierung
